Valise de la sélectivité chronométrique différentielle

Objectifs pédagogiques
• Justifier le rôle de chaque élément dans la chaîne de sécurité.
• Utiliser et régler un relais différentiel réglable avec tore de mesure séparé.
• Se familiariser avec la notion de sélectivité chronométrique différentielle.
• Expliquer le cheminement du courant en cas de défaut.

Configurez votre produit
Sélectionner une référence

Reference sélectionnée VAL-SELEC1

Quantité

Télécharger la fiche technique (VAL-SELEC1.pdf)

Reference sélectionnée VAL-SELEC1

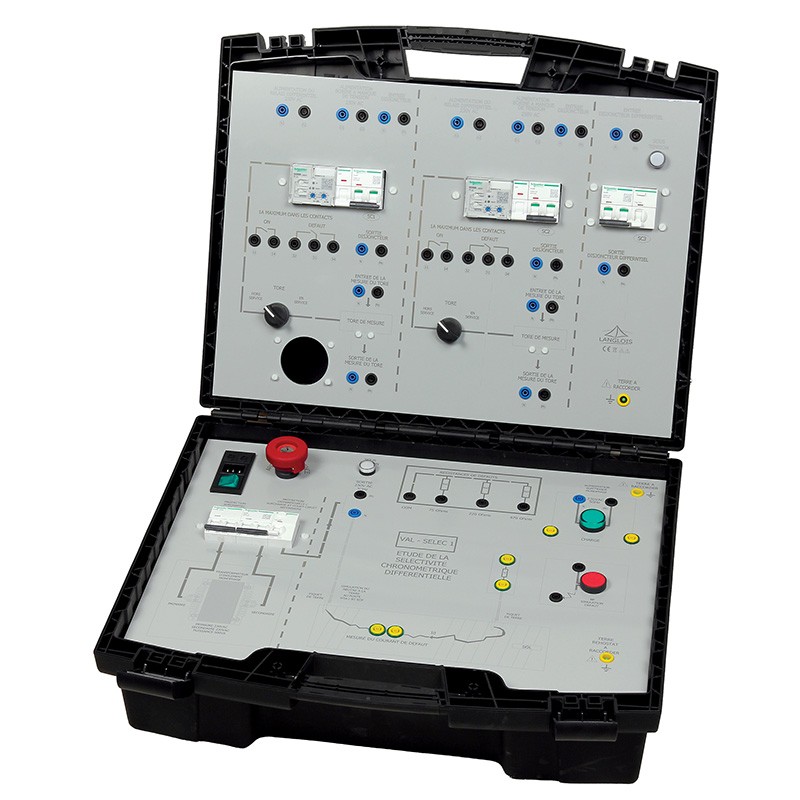

VAL-SELEC est un dispositif didactique regroupant les principaux éléments nécessaires à l’étude de la sélectivité chronométrique différentielle.
Cette étude est réalisée à l’aide de relais différentiels réglables, équipés de tores de mesure séparés. Si nécessaire, ces tores peuvent être déconnectés des relais différentiels afin de simuler un défaut matériel.
La sérigraphie présente sur les faces identifie clairement le rôle de chaque composant. Des dipôles résistifs, intégrés dans la valise, permettent de simuler une variation des courants de défaut à la terre. Pour un réglage plus précis du courant de défaut, un rhéostat (fourni avec la maquette) peut être utilisé en remplacement des dipôles résistifs.
Le câblage des composants s’effectue sur des bornes de 4mm, avec un maximum de bornes accessibles à l’élève.
