Visualisation des grandeurs électriques avec acquisition

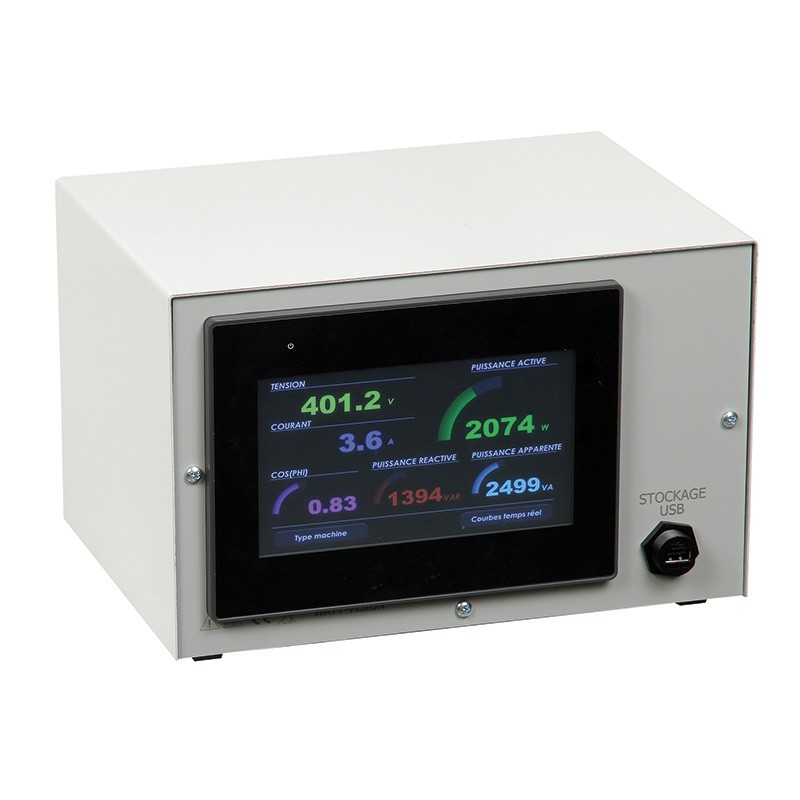

WATT-VISION est un afficheur numérique spécifiquement conçu pour l’étude des machines tournantes (de 300 W à 3 kW).
• Visualisation simultanée des granderus électriques, tension, courant, puissance active, puissance réactive, cos phi.
• Mesure des valeurs efficaces TRMS (True RMS) continues, monophasées et triphasées équilibrées.
• Grande bande passante pour effectuer des mesures sur des signaux hachés (convertisseurs de fréquence, hacheurs industriels, alimentations redressées...).
• Les entrées tension et courant de l’appareil sont flottantes entre elles et par rapport à la masse.
• Configuration d’affichage en fonction de la machine tournante étudiée.
• En mode machine à courant continu ou machine synchrone, l’appareil permet la visualisation de l’alimentation principale et de l’alimentation de l’excitation.
• Visualisation en temps réel des courbes en fonction du temps de chacune des grandeurs.
• Acquisition et stockage des données sur clé USB (non fournie) au format .csv afin de les traiter sur le logiciel tableur de votre choix.
• Le raccordement de l’afficheur se réalise sur la face arrière de l’appareil à l’aide de cordons de sécurité 4 mm. L’appareil dispose de deux entrées de mesure de tension et de deux entrées de mesure de courant.

Arrière du boitier
• Bornes d’entrée de la prise de mesure de courant principale
• Bornes de la prise de mesure de tension principale
• Bornes d’entrée de la prise de mesure de courant auxiliaire
• Bornes de la prise de mesure de tension auxiliaire
